TEDAŞ Tip Proje Onayı | LED’li Alüminyum Aydınlatma Direkleri Süreci
LED’li alüminyum aydınlatma direkleri, modern şehircilik ve dış aydınlatma projelerinde değerlendirilen ürün gruplarından biridir. Özellikle yol, park, bisiklet yolu, peyzaj alanları, kampüsler ve sanayi bölgelerinde kullanılan bu direklerin güvenliği ve teknik uygunluğu, Türkiye’de TEDAŞ tip proje onay süreci kapsamında değerlendirilmektedir. Bu süreç; ürünün dayanım testlerinden, mekanik hesaplarına, malzeme kalitesinden üretim prosedürlerine kadar birçok kriteri kapsar.
Palmiye Aydınlatma olarak, ürün ve belge kapsamına göre ilgili standartlar, teknik dosyalar ve tescilli tasarımlar doğrultusunda LED gövdeli alüminyum aydınlatma direkleri geliştiriyoruz. Bu yazıda, TEDAŞ tip proje sürecinin nasıl işleyebileceğini, hangi test ve belgelerin başvuru kapsamına göre değerlendirilebileceğini ve projecilerin nelere dikkat etmesi gerektiğini özetliyoruz.
TEDAŞ tip proje onayı gerekliliği, ürünün kullanım yeri, proje kapsamı ve ilgili kurumun güncel kabul koşullarına göre değerlendirilmelidir. Bu nedenle projecilerin hem mekanik hem elektriksel testleri doğru değerlendirmesi gerekir.
TEDAŞ Tip Proje Onayı Nedir?
TEDAŞ tip proje onayı, belirli ürün veya proje tiplerinin ilgili teknik doküman ve değerlendirme süreci kapsamında incelenmesini ifade eder. Kapsam ve gereklilik, ürün tipi ile güncel kurum prosedürlerine göre değerlendirilmelidir.
Başvuru kapsamına göre değerlendirilebilecek başlıklar arasında direk gövdesi, bağlantı flanşı, LED modüller, elektrik bağlantı elemanları, yüzey koruması ve malzeme belgeleri bulunabilir. Kesin kapsam güncel teknik şartlar ve başvuru prosedürüne göre kontrol edilmelidir.
Değerlendirme kapsamı, ilgili teknik şartlar ve başvuru prosedürlerine göre belirlenir. LED gövdeli ürünlerde mekanik ve elektriksel bileşenlerin birlikte ele alınması gerekebilir.
TEDAŞ tip proje onayı, ilgili ürünün belirli bir teknik kapsamda değerlendirilmiş olduğunu gösterebilir; proje kabulü ayrıca idare ve şartname koşullarına bağlıdır.
Ürün modelleri için TEDAŞ tip proje onaylı aydınlatma direkleri sayfasını inceleyebilirsiniz.
Kavisli ve desenli direk modellerinin katalog tanıtım görseli
LED’li Alüminyum Aydınlatma Direklerinin TEDAŞ İçin Önemi
LED modüllerin direk gövdesine entegre edildiği modeller (örneğin Palmiye Aydınlatma’nın tescilli Yolenda modeli), klasik armatür-direk ayrımından farklı olarak tek parça tasarım sunar.
Bu yapı sayesinde:
1. Mimari bütünlük
Gövde LED uygulaması peyzaj ve şehir tasarımıyla birlikte planlanabilir.
2. Enerji performansı
Enerji tüketimi LED modülü, sürücü, çalışma süresi ve proje tasarımına göre değişir.
3. Işık dağılımı
Işık dağılımı optik yapı, montaj yüksekliği ve fotometrik hesaplarla değerlendirilmelidir.
4. Bakım gereksinimi
Bakım ihtiyacı LED modülü, sürücü, termal yönetim ve çevresel koşullara bağlıdır.
Entegre çözümlerde ısıl yönetim, sürücü, elektriksel izolasyon ve IP sınıfı gibi başlıklar başvuru kapsamı ve güncel teknik koşullara göre değerlendirilebilir.
TEDAŞ Tip Proje Onay Süreci Nasıl İşler?
TEDAŞ tip proje onay süreci; ürün tipine ve başvuru kapsamına göre teknik dosya, hesap, numune, test ve değerlendirme adımlarını içerebilir. Sürecin ayrıntıları güncel prosedüre göre değişebilir.

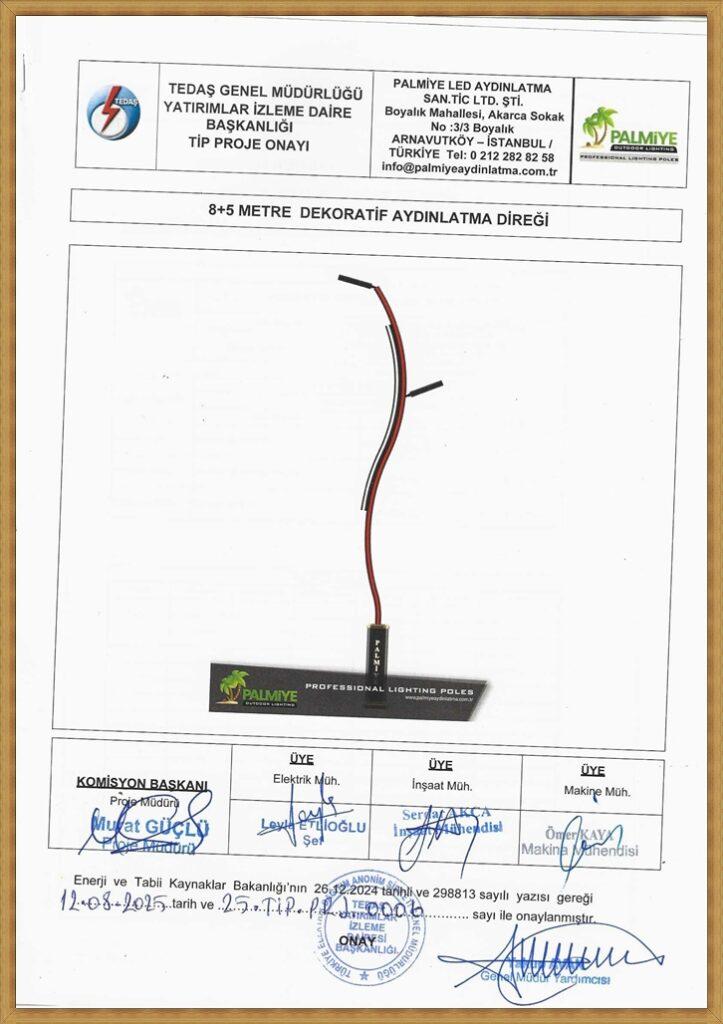

Tek kollu dekoratif aydınlatma direğinin teknik çizim ve onay belgesi

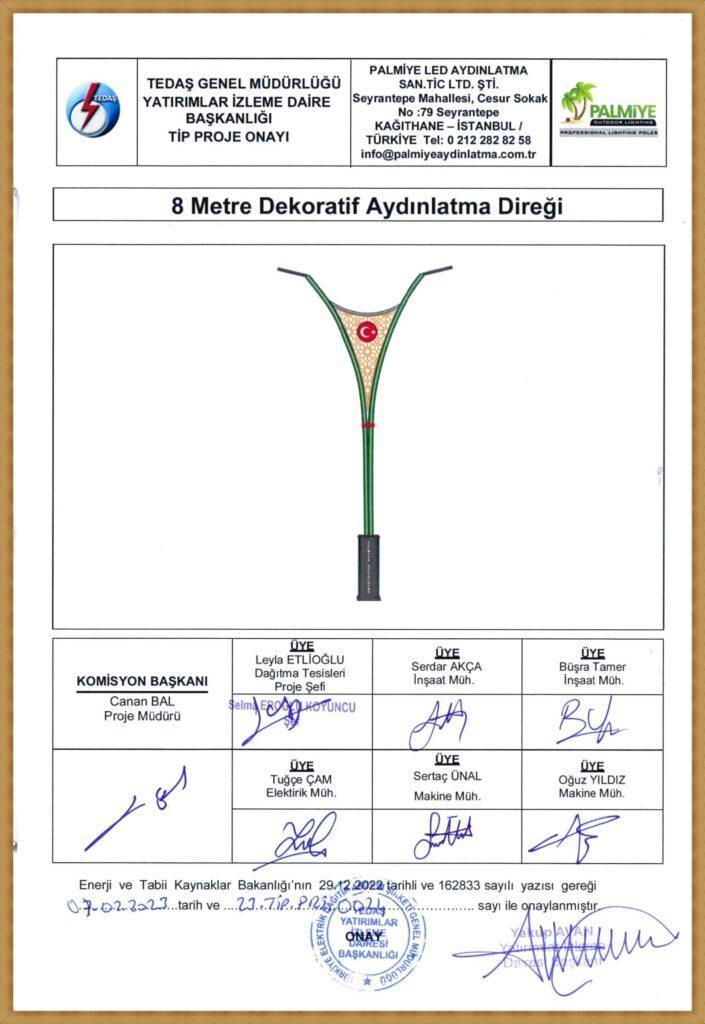

Çift kollu, bayrak motifli aydınlatma direğinin teknik çizim belgesi
1. Tedaş Onayı Ürün Teknik Dosyasının Hazırlanması
Belge incelemesinde üreticiden, teklif edilen direğe ait çizimlerin ve ilgili teknik evrakın aynı ürün tanımı altında bir araya getirildiği dosyayı isteyin. Model ve belge kapsamının eşleşmesi ayrıca kontrol edilmelidir.
Bu dosyada bulunması gerekenler:
Direktiflere uygunluk beyanı
Ürün teknik çizimleri (ölçüler, kesitler)
Kullanılan alüminyum alaşımı ile temper durumunu belirten malzeme belgesi.
LED modül teknik dökümanları
Elektriksel bağlantı şemaları
Korozyon dayanım belgeleri
Test raporları (varsa)
Ürün fotoğrafları
Teknik dosya içeriği ürün ve başvuru kapsamına göre hazırlanmalıdır.
2. Mekanik Dayanım ve Rüzgâr Yükü Hesapları
TEDAŞ, direklerin belirli rüzgâr bölgelerine uygunluğunu ister. Türkiye deprem ve rüzgâr riskleri açısından farklı zonlara ayrılmıştır.
Hesaplarda şu kriterler zorunludur:
Direk yüksekliği
Direk et kalınlığı
Malzeme modülü
LED modülün rüzgâr yüzeyi
Bağlantı flanşı dayanımı
Ankraj boyu ve çapı
Bu hesaplar EN 40 standardına göre yapılır.
3. Korozyon Dayanımının İncelenmesi (Galvaniz / Alüminyum)
Alüminyum direklerde oksidasyon direnci yüksek olsa da TEDAŞ, yüzey kalitesi ve koruma ömrü için belirli şartlar ister.
LED gövdeli alüminyum direklerde incelenen noktalar:
Yüzey pürüzlülüğü
Eloksal kaplama (varsa)
Kaynak bölgelerinin düzgünlüğü
Flanş – gövde birleşim yeri
Civata galvaniz kalitesi
Eğer direk galvanizli çelikten üretilmişse ayrıca:
Sıcak daldırma galvaniz kalınlığı (min. 70–80 mikron)
Sertlik testleri
Korozyon paslanma süresizorunludur.
4. LED Modül ve Elektriksel Testler
TEDAŞ özellikle LED gövdeli direklerde şu testleri ister:
IP Sızdırmazlık Testi
Gerekli IP sınıfı ürünün kullanım alanı ve teknik şartnameye göre belirlenmelidir.
IK Darbe Dayanım Testi
Dış mekan saldırı ve darbelere dayanım ölçülür.
Elektriksel İzolasyon Testi
Elektriksel güvenlik incelemesinde yalıtım, kısa devre ve kaçak akıma ilişkin kontrollerin kapsamı teknik dosyada gösterilmelidir.
LED Sürücü Testleri
Aşırı ısınma koruması
Kısa devre koruması
Dalgalanma dayanımı (Surge testleri)
Lümen Kaybı ve Performans Ölçümleri
L80, L90 değerleri üretici tarafından sunulmalıdır.
5. Numune Teslimi ve Laboratuvar Testleri
TEDAŞ isterse ürünün numunesini talep eder. Numune şu testlere girer:
Mekanik eğilme testi
Kaynak kontrolü
Malzeme yoğunluk testi
LED ışık dağılım ölçümü
Termal performans testi
Bu testlerin tamamı olumlu olduğunda süreç bir sonraki aşamaya geçer.
6. Teknik Komisyon Değerlendirmesi
Uzman mühendislerden oluşan komisyon:
Belgelerin doğruluğunu
Üretim kalitesini
Hesapların yeterliliğini
LED modül uyumluluğunu
Sahada kullanım güvenliğini detaylıca inceler.
Her bir LED’li model farklı bir ürün olarak değerlendirilir. Örneğin Palmiye Aydınlatma’nın Yolenda Modeli ayrı onay alırken, Dekoratif LED Gövdeli bir direk farklı bir başlıkta değerlendirilir.
TEDAŞ tip proje onayı, LED’li alüminyum aydınlatma direklerinin resmi kabul süreçlerinin temel doğrulama adımıdır.
7. TEDAŞ Onay Belgesinin Verilmesi
Tüm testler, belgeler ve incelemeler olumlu sonuçlanırsa ürün:
👉 TEDAŞ Tip Proje Onaylı Ürün
olarak resmî kayıtlara geçer.
https://www.tedas.gov.tr/A/1/onayli-tip-proje-listesi/RoutePage/63c65b02d27de36b22f9cf47
Bu onay, ilgili ürünün belirli teknik kapsamda değerlendirildiğini gösterir. Ancak proje kabulü; ürün modeli, teknik şartname, dağıtım şirketi veya idarenin güncel koşulları ve saha gerekliliklerine göre ayrıca değerlendirilmelidir.
Kısacası bu sertifika, hem üretici hem proje müellifi hem de yatırımcı için büyük bir güven mekanizmasıdır.
Palmiye Aydınlatma’nın TEDAŞ Onaylı LED Direk Üretim Süreci
Üretim hattımızda kullanılan tüm alüminyum direkler:
TSE EN 40-6 standardına uygun
Türk Patent ile tescilli modeller
Kendi mühendislik ekibimiz tarafından projelendirilmiş
Korozyon testlerinden geçirilmiş
LED modüller IP testleri yapılmış şekilde teslim edilir.
Ayrıca müşterilere proje özelinde:
Statik hesap
Flanş hesapları
Uygulama çizimleri
Sahada montaj desteği sağlanır.
Bu süreç Palmiye Aydınlatma’yı sektörde yüksek güvenilirlik seviyesine taşıyan en önemli faktörlerden biridir.
TEDAŞ Onay Sürecinde Yapılan Sık Hatalar
Projelerde sık karşılaşılan hatalardan bazıları şunlardır:
✔️ Yanlış rüzgâr zonu seçimi
Rüzgâr ve ekipman yüklerine ilişkin hesaplar, direk yüksekliği ve konsol düzeniyle birlikte hazırlanmalıdır.
✔️ LED modülün teknik uyumsuzluğu
Sürücü korumaları ve IP sınıfı eksik olduğunda onay verilmez.
✔️ Yetersiz galvaniz / yüzey koruması
Alüminyum gövdede yüzey kusurları ve çelik gövdede eksik galvaniz kaplama, uygunluk kontrolünde ayrıca değerlendirilmelidir.
✔️ Eksik teknik dosya
Bir çizimin eksik olması bile süreci durdurabilir.
Üreticiyle projelendirme ekibi, çizim revizyonlarını ve doğrulanacak teknik bilgileri aynı dosya üzerinden takip etmelidir.
Sonuç – TEDAŞ Tip Proje Onayı Hangi Durumlarda Değerlendirilir?
TEDAŞ tip proje onayının gerekliliği ürün, kullanım yeri ve proje kapsamına göre değişir. Entegre LED gövdeli modellerde mekanik ve elektriksel bileşenler birlikte değerlendirilebilir.
Onay süreci, ilgili teknik kriterlerin belirli bir kapsamda incelenmesine yardımcı olur; projenin diğer şartname, hesap ve kabul koşulları ayrıca geçerlidir.
Palmiye Aydınlatma, ürün ve proje kapsamına göre ilgili standartları, teknik şartnameleri ve belge gerekliliklerini dikkate alarak çalışmalar yürütür.
Sık Sorulan Sorular (FAQ)
LED’li aydınlatma direkleri için TEDAŞ onayı zorunlu mudur?
Gereklilik proje türüne, kullanım yerine ve ilgili kurumun güncel şartlarına göre değişir. Kamu veya dağıtım şirketi projelerinde teknik şartname ve onay kapsamı kontrol edilmelidir.
TEDAŞ onayı kaç günde çıkar?
Süre; başvuru kapsamı, teknik dosyanın durumu, test ihtiyacı ve değerlendirme takvimine göre değişebilir.
Alüminyum direkler çelik direklere göre daha mı avantajlıdır?
Ağırlık, montaj kolaylığı ve korozyon dayanımı açısından birçok projede alüminyum direkler daha avantajlıdır.
LED modül testleri zorunlu mu?
Gerekli testler ürün tipi, başvuru kapsamı ve güncel teknik şartlara göre belirlenmelidir. IP, IK, elektriksel izolasyon veya sürücüyle ilgili testler ilgili kapsamda istenebilir.
Tescilli modeller proje onayında avantaj sağlar mı?
Tasarım tescili ürünün tasarımına ilişkin sınai mülkiyet hakkıdır; teknik uygunluk veya kalite belgesi yerine geçmez.
